KTR 공인 시험 데이터 성능 입증

한국화학융합시험연구원(KTR) 공인 시험을 통해 비중 0.65 (-34%)에서도 구조재 수준의 강도와 물성 유지 실증.

항목	비발포 기준 (p0=0.99 g/cm3)	에코발포 실측 (p=0.65, -34%)	물성 유지율
굴곡강도	24.5 MPa	13~15 MPa	55~60%
굴곡탄성률	1.8 GPa	1.0~1.1 GPa	56~61%
Izod 충격	97.5 J/m	64~77 J/m	66~79%
압축강도@50%	41.1 MPa	11~14 MPa	27~34%

발포체 스케일링 법칙 검증

Gibson-Ashby 모델 기반 물성 예측이 실제 측정값과 일치함을 확인

• 굴곡강도: σ/σ0 = (p/p0)^1.5
• 굴곡탄성률: E/E0 = (p/p0)^1.28
• Izod 충격: I/I0 = (p/p0)^0.79

KTR 인증 비중 0.65(-34%)에서 구조재 수준의 강도·충격 유지 실증

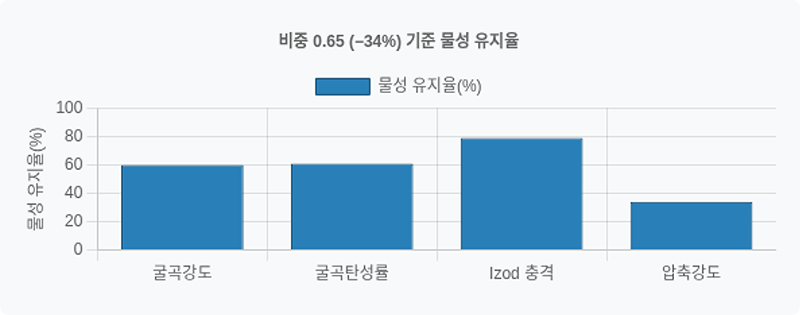

물성 유지율 vs 경량화 효과

최적 발포율 분석

• 물성 요구조건: σ ≥ 12 MPa, E > 0.90 GPa, I > 65 J/m
• 최적 비중: p*/p0 = 0.622 (-38% 경량화)
• 현재 실측치(p=0.65)는 안전·보수적 영역 내 위치
